WKY23C 北斗三號天線型短報文通用定位終端

￥0

選你所需

數量：

10臺以下

100臺以下

500臺以下

1000臺以下

1000臺以上

到貨時間：

3天

10天

30天

產品介紹

產品圖片

技術指標

概述：

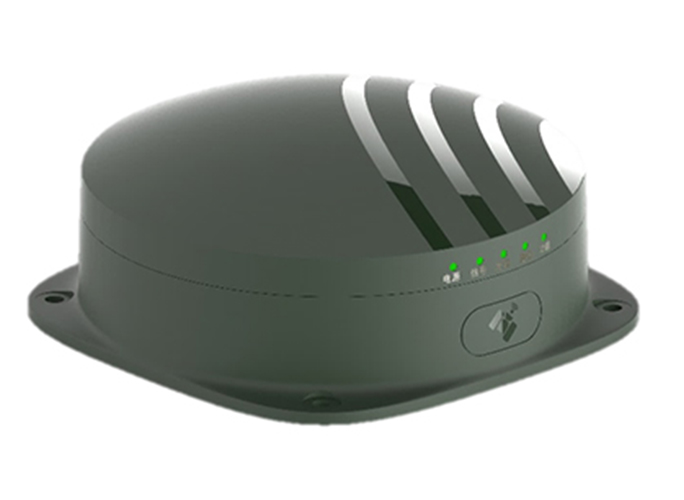

天線型短報文通用定位終端（以下簡稱天線型終端）是我司自主開發，專門為車載\船載數據傳輸而研制的機型，采用天線主機一體化設計，集成了RDSS天線、射頻收發電路、功放電路、基帶電路等，集成度高、功耗低，配有專用的車載吸盤，安裝使用極為方便。

為適應野外、沙漠等惡劣環境，天線型終端的設計充分考慮了防水、防腐蝕等要求。目前已經在公安、特種車輛等數據采集及傳輸，救援系統中得到廣泛應用。

產品特性：

l 全天候的北斗雙向報文通信，以及北斗/GPS雙模定位功能

l 高集成化，收發天線和RDSS模塊集成一體

l 發射功率輸出5W

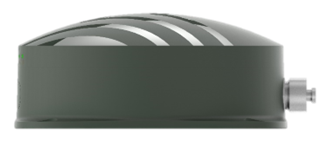

l 直徑118mm，高度50mm

l 防護等級：IP67

l 數據接口：RS232（默認），可以升級為RS485/RS422

l 協議版本：北斗三代通用一體機擴展協議V1.0

l 可拓展藍牙與4G功能

l 可拓展電源與緊急報警按鍵

l 顏色：軍綠色

應用：

l 北斗三代數據傳輸終端

l 公安、特種車輛天線型終端收發通信終端

l 各種電子產品及智能移動設備

from clipboard

性能指標

	指標	參數
RDSS接收部分	射頻輸入頻率	S：2491.75±8.16MHz
	接收靈敏度	≥-130dBm（8Kbps）
		≥-127.5dBm（16Kbps）
		≥-123.8dBm（24Kbps）
RDSS發射部分	射頻輸出頻率	Lf1：1614.26±4.08MHz
	射頻輸出頻率	Lf2：1618.34±4.08MHz
	發射功率	37.0dBm±0.5dB（VCCPA=5.2V）
	調制相位誤差	≤3°
	載波抑制	≥30dBc
	協議版本	北斗用戶機數據接口協議2.1版
RNSS部分	接收頻率	BDS B1和GPS L1，可拓展B2a
RNSS部分	協議版本	NMEA0183，兼容北斗
藍牙部分	固件版本	4.0以上
藍牙部分	發射功率	可調
4G部分	頻段	LTE FDD Band 1,3,5,8
4G部分	頻段	LTE TDD Band 34,39,40,41

直流特性

參數	符號	最小	標準	最大	單位	條件
供電電壓	VCC	9	12	24	V	測試線纜輸入端
單接收電流	I_RX	100	105	110	mA	12V供電，5米測試線纜
發射開電流	I_TX	1.6	1.65	1.7	A	12V供電，5米測試線纜

*該測試條件均在常溫25°C環境下；

*功放為突發工作模塊，無數據發射時，為單接收電流，只有數據發射時才有大電流通過，電源必須滿足大于20W的供電能力。

溫度特性

參數	最小	標準	最大	單位
工作溫度	-25	25	70	°C
存儲溫度	-40	25	85	°C

指示燈說明

終端帶有側面出燈5個，定義參考下表

功能	顏色	定義
電源	綠色	設備上電亮起
定位	三色	紅色代表信號弱，藍色代表信號一般，綠色代表已定位
信號	三色	紅色代表信號弱，藍色代表信號一般，綠色代表信號強
通信	綠色	亮起1秒代表北斗發送短報文，可拓展為4G狀態燈
功能	綠色	預留，可拓展為藍牙連接燈

軟件接口

序號	協議版本
1	北斗三代通用一體機擴展協議V1.0
